ผลประกอบของแกนของสถานี dock และความแตกต่างของชิป

ความแตกต่างด้านประสิทธิภาพหลักและฟังก์ชันการทำงานของสถานีเชื่อมต่อขึ้นอยู่กับสถาปัตยกรรมชิปเซ็ตเป็นอย่างมาก

ตามสถาปัตยกรรมทางเทคนิคและการวางตำแหน่งฟังก์ชันการทำงาน ชิปเซ็ตสถานีเชื่อมต่อสามารถแบ่งออกเป็นประเภทหลักๆ ดังนี้:

I. ชิปควบคุมหลัก

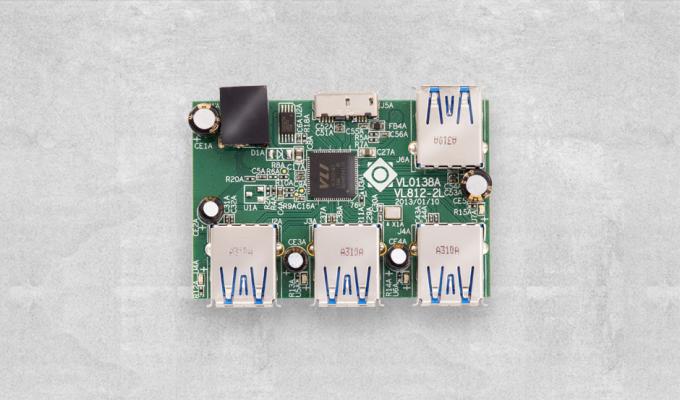

ตัวควบคุม USB Hub

• ฟังก์ชัน: จัดการการขยายพอร์ตหลายพอร์ตและการจัดตารางการถ่ายโอนข้อมูล เช่น USB-A, Type-C, เครื่องอ่านการ์ด ฯลฯ

• รุ่นตัวแทน:

ชิปแปลงโปรโตคอล

สำหรับเอาต์พุตวิดีโอ:

• ชิป DP to HDMI (เช่น ซีรีส์ Parade): แปลงสัญญาณ DisplayPort เป็นเอาต์พุต HDMI รองรับความละเอียดสูงสุด 4K

• ตัวควบคุม USB-C Alt Mode (เช่น ชิป Realtek): เปิดใช้งานฟังก์ชันเอาต์พุตวิดีโอผ่านอินเทอร์เฟซ USB-C

สำหรับการส่งข้อมูลความเร็วสูง:

• ชิปโปรโตคอล Thunderbolt (รับรองโดย Intel): รองรับโปรโตคอล Thunderbolt 3/4 หรือ USB4 ให้แบนด์วิธสูงสุด 40Gbps เหมาะสำหรับด็อค GPU ภายนอกหรือที่เก็บข้อมูลความเร็วสูง

II. ชิปการจัดการพลังงาน

ชิปกระจายพลังงาน

• จัดการการจ่ายพลังงานในอุปกรณ์หลายเครื่อง ด็อคที่รองรับการชาร์จเร็ว PD ต้องใช้ชิปเฉพาะเพื่อจัดสรรพลังงานมากกว่า 60W

• รุ่นระดับไฮเอนด์บางรุ่นรวม IC บั๊ก (เช่น จาก M3TEK, Silergy) เพื่อให้แน่ใจว่าเอาต์พุตพลังงานมีความเสถียรและการป้องกันกระแสเกิน

ชิปป้องกัน

• IC ป้องกันกระแสเกิน: ป้องกันการลัดวงจรของอุปกรณ์ต่อพ่วงจากการทำลายเมนบอร์ด (เช่น โซลูชัน Silergy)

• TVS (Transient Voltage Suppression) Arrays: ป้องกันอุปกรณ์จากการคายประจุไฟฟ้าสถิตระหว่างการเสียบ/ถอด

III. ชิปฟังก์ชันพิเศษ

ชิปบูสเตอร์สัญญาณ Oculink

• ใช้ในสถานีเชื่อมต่อ GPU ส่งข้อมูลกราฟิกผ่านช่อง PCIe 4.0 ×4 (64GT/s) ลดการสูญเสียสัญญาณ

ชิปตัวควบคุมเครือข่าย

• การขยายพอร์ต Gigabit Ethernet ต้องใช้ตัวควบคุมเฉพาะ โดยปกติจะรวมอยู่ใน Thunderbolt หรือด็อคระดับเดสก์ท็อป

IV. ปัญหาทั่วไปเกี่ยวกับโซลูชันระดับล่าง

ชิปพลังงานต่ำ

• ด็อคราคาประหยัดบางรุ่นอ้างว่า USB 3.1 (10Gbps) แต่รองรับเพียง 5Gbps เนื่องจากตัวควบคุมที่ด้อยกว่า ส่งผลให้ความเร็วในการถ่ายโอนลดลงครึ่งหนึ่ง

ปัญหาความร้อน

• มินิด็อคที่ไม่มีการกระจายความร้อนที่เหมาะสมอาจร้อนเกินไป (＞50℃) ทำให้เกิดการป้องกันความร้อนในอุปกรณ์ที่เชื่อมต่อ

ปัญหาความเข้ากันได้

• ชิป Thunderbolt ที่ไม่ได้รับการรับรองอาจล้มเหลวในระบบ AMD หรือข้ามแพลตฟอร์ม (เช่น Mac/Windows) ทำให้เกิดปัญหาด้านฟังก์ชันการทำงาน

การชาร์จหรือการถ่ายโอนข้อมูลช้า? HUB ของคุณอาจเป็นปัญหา

คำแนะนำในการซื้อ

• ความต้องการขั้นพื้นฐาน: เลือกรุ่นที่มีตัวควบคุมที่เชื่อถือได้ เช่น VL820 เพื่อให้แน่ใจว่าการทำงานของ USB เต็มความเร็ว

• สถานการณ์ประสิทธิภาพสูง:

• ความปลอดภัยและการป้องกัน: ตรวจสอบการป้องกันกระแสเกินและ TVS arrays เพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์ที่เชื่อมต่อhttps://www.subosen.com/sale-53395331-mac-os-compatible-usb-c-adapter-converter-with-up-to-4k-30hz-hdmi-output.html

เคล็ดลับ: การออกแบบชิปเซ็ตส่งผลโดยตรงต่อเสถียรภาพและอายุการใช้งาน ให้ความสำคัญกับแบรนด์ที่ระบุรุ่นตัวควบคุมอย่างชัดเจน (เช่น Orico พร้อม VL820, Xiaomi ใช้ชุด Realtek + Parade)
